Loading ...Bu yazımızda merdivenlerle ilgili çeşitli hesaplar yapmayı, merdiven elemanları ve kaçınılmaz (!) komik yapıları göreceğiz.
Aslında aşağıdaki resmi ana sayfaya atsaydım daha çok hit alacığından emindim, işte karşınızda yürüyen merdiven! Bırakın desdi defteri, rıhtı sahanlığı, görüyormusunuz merdiveni

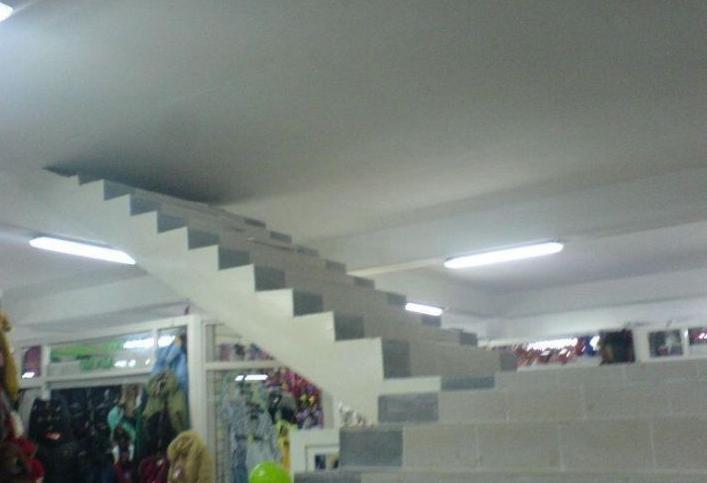

TaÅŸ gibi merdiven
Ä°ÅŸi haber olanhaber türkkanalının internet ana sayfasına bakarsanız içerikte %51′inin sex/erotik hatta bir süre önce porno yıldızlarının resimleri yayınlanlandığını görürdünüz/görmüşsünüzdür. Ne yazık ki ben o haber sitesinde haber takip edemiyordum. Her neyse bırakılım gevezeliÄŸi iÅŸimize bakalım, acaba ÅŸu ilginizi çekebilir mi:
Türkiyeden bir alışveriş merkezi
Japonyada bulunan Umeda Sky adlı yapıda tam 173 metre uzunluğunda bir yürüyen merdiven bulunuyor, sanırım dünyanın en uzun yürüyen merdiveni:
MERDÄ°VEN ELEMANLARI VE HESAPLAR (Tek kollu, düz bodrum merdivenlerinde):Öncelikle Köksal ÖZCAN‘ın Yapı isimli kitabından bir alnıtı yapayım, merdiven yapı elemanlarını güzel bir ÅŸekilde açıklamış:
Rıht, Basamak, Merdiven Kolu, Sahanlık, Çıkış Hattı, Merdiven Yüksekliği, Merdiven Kovası, Limonluk, Korkuluk ve Küpeşte.
Kısaca terimlere göz attıktan sonra hesap işlerine girebiliriz:
Ortalama Rıht yükseklikleri:
- Park, bahçe ve dış giriÅŸlerde……….: 12 ~ 14 cm
- Okul, tiyatro, hastane vb. yerlerde..: 14 ~ 16 cm
- Konutların kat merdivenlerinde……: 16 ~ 18 cm
- Çatı arası, bodrum vb. yerlerde……: 18 ~ 22 cm
Soru: Kat yüksekliği: 260 cm olan binada aşağıdaki verileri hesaplayalım:
- rıht sayısı (an)
- rıht yüksekliği (a)
- basamak sayısı (bn)
- basamak geniÅŸliÄŸi (b)
- merdiven kol geniÅŸliÄŸi (G)
- merdiven kol boyu (L)
Rıht Yüksekliğini ~ 22 cm olarak alıyoruz.
Rıht sayısı hesabı:
an= H / a = 220 / 22 => 11,8 adet ~ 12 adet olarak alabiliriz.
Rıht Yüksekliği hesabı:
a= H / an = 260 / 12 => 21,66 cm.
Basamak Sayısı hesabı:
Basamak sayısı rıht sayısından bir eksik oluyor.
bn = an -1 = 12 - 1 => 11
Basamak Genişliği Hesabı:
Adım boyunu 62 cm olarak seçelim;
2a + b = 62 >> a: 21,66 olduğuna göre b: 18,68 cm bulunur. ~ 19 cm alırız.
Merdiven Kol GeniÅŸliÄŸi:
Merdiven kol genişliği, bodrum merdivenlerinde en az 70 cm olacağına göre, daha rahat bir kullanım için G= 80 cm alabiliriz.
Merdiven Kol Boyu hesabı:
L = b x bn = 19 x 11 => 209 cm.
Kesit:
Vakit buldukça ara sahanlıklı ve yarım dönüşlü merdiven hesaplarını da yazmaya çalışacağım.
Ve diÄŸerleri:
