Matchrop Komutu ve Kullanımı
Merhaba sevgili dostlar.Önceki yazılarım gibi bu yazımda da çizimlerimizde bize pratiklilik ve hızlılık sağlayacak bir komuttan bahsedeceğim.
Resimde gördüğünüz üzre projemizden bir görüntü aldım.
Duvar: mavi, Sıva: beyaz, Kolon: yeşil layer ayarlanmıştır. Burada bir sorunumuz var. Sıva çizgimizi Kolon layer’inda çizmişiz ve düzeltmemiz lazım. MATCHPROP komutunu bilmeyen arkadaşlar sıva çizgisini seçip layers sekmesinden Sıva layer’ini seçeceklerdir.
Bu noktada devreye MATCHPROP komutu girecektir. Kısayolu “ma”dır.

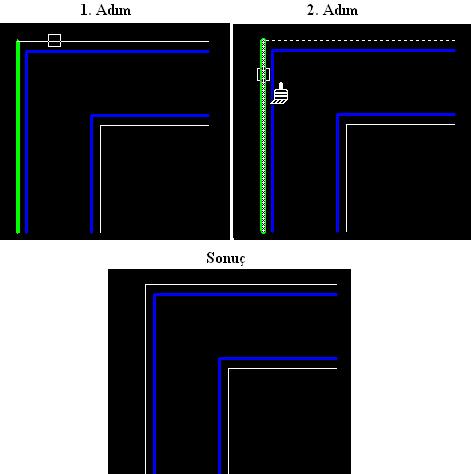

Gelelim uygulamaya: MATCHPROP komutunu çalıştırıp. Önce çevrilecek layer’a ait çizgiye (beyaz) tıklıyoruz (bkz. 1 adım). Layer atamayı tamamladık. Ardından yanlış çizilen kolon çizgisine tıklıyoruz (bkz. 2. adım) ve ilgili çizgi sıva layer’inin tüm özelliklerini alıyor.
Bu şekilde yazıları, ölçüleri aynı stili ve layer özelliklerini diğer bir çizgiye aktarabiliriz.
